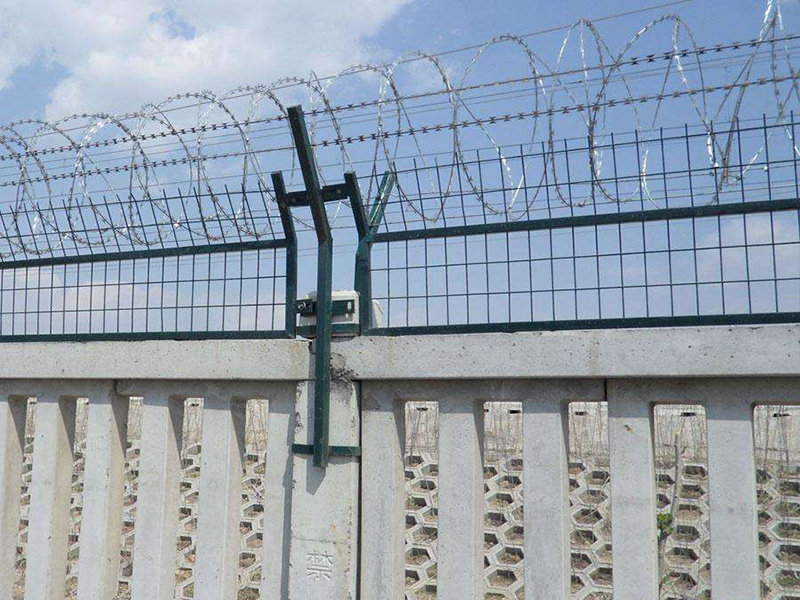

鐵路防護柵欄按照鐵路設計通圖分為兩種鐵路防護柵欄，分別為鐵路防護柵欄通線（2012）8001和鐵路防護柵欄通線（2012）8002.根據兩種的樣式不同區分鐵路防護柵欄種類。通線（2012）8001為頂部有30°弧度，通線（2012）8002為直片沒有弧度。

鐵路防護柵欄由立柱、網片及連接部件組成，防護高度1.8m。

（1）立柱

立柱采用C30鋼筋混凝土預制，截面尺寸為120mm×120mm，高度2.2m。預制立柱時，于頂部中間位置預留42mm×42m方孔，深度150mm，現成安裝時插入帶連接板并封口的Q235方管，并用封水材料填充縫隙。方管規格40mm×40mm，厚度2.5mm。短管插入端長度150mm，外露部分向外折角30°，垂直高度300mm。在立柱相應位置預留三個12mm圓孔，安裝時通過螺桿固定兩側連接板。

（2）金屬網片

金屬網片采用Q235短管邊框，規格30mm×50mm，短管厚度2.0mm，內部網絲采用HPB3006.5mm高線鋼絲冷拔加工，規格75mm×150mm，上部向外折角30°，垂直高度300mm。

（3）連接板與螺栓

立柱連接板，網片連接板采用90°，折角Q235鋼板，厚度4.0mm，根據不同使用位置分ABC三種形式,連接板與螺栓均采用Q235鋼，并鍍鋅處理，鍍鋅量270g/㎡。

（4）基礎

防護柵欄基礎應根據地區風壓、土質（巖石）條件、凍結深度、抗沖擊要求等因素進行設計，在保證防護柵欄穩定的前提下合理調整尺寸。

埋入立柱時，應嚴格控制好位置，定位后，采用C25混凝土澆筑，并保證立柱縱、橫向不移位，豎向垂直，待基礎混凝土強度達到設計強度70％后方可撤去立柱支撐。
